Бульдозерно-рыхлительный агрегат ДЭТ-250М2
| |  Гусеничный дизель-электрический трактор промышленного назначения, тягового класса 25 с электромеханической трансмиссией, обеспечивающей автоматическое регулирование тяговых усилий на всем скоростном диапазоне. Предназначен для выполнения землеройных работ на строительстве различных объектов, добыче полезных ископаемых, и для выполнения землеройных работ и рыхления скальных пород в горно-добывающей отрасли.
Применение упругой эластичной подвески катков с демпфирующими элементами и покачиванием гусеничных тележек обеспечивает уменьшение значений ударных нагрузок на раму трактора и на трансмиссию хода при работе с бульдозерно-рыхлительным оборудованием на скальных и мерзлых грунтах. Кроме того, упругие подвески катков позволяют увеличить поверхность контакта гусеницы с грунтом при езде по неровной поверхности, что, в свою очередь, обеспечило повышение тяговых характеристик машин.
Эластичная подвеска ходовой системы дает легкость управления, обеспечивает комфорт и снижает утомляемость оператора при работе. |
| Технические характеристики | Двигатель
| Марка | В-31М2 | | Тип | четырехтактный, V- образный, дизельный | | Эсплуатацианная мощность,кВт (л.с) | 237(323) | | Номинальная часта вращения,об/мин | 1400 | | Запас крутящего момента, % | 11 | | Количество цилиндров | 12 | | Рабочий объем, л | 38,88 | | Диаметр цилиндра, мм | 150 | | Ход поршня, лев.ряд/пр.ряд, мм | 180/186,7 | | Система смазки | комбинированная с очисткой масла в центрифуге | | Система охлаждения | жидкостная, с эжекционной системой вентиляции | | Воздухоочиститель | двухступенчатый, с эжекционной и мокрой очисткой воздуха, с индикатором засоренности |
Трансмиссия
| Электромеханическая, двухскоростная вперед и назад, с автоматическим изменением тяговых усилий и скорости движения, освсбождает водителя от перекпючения передач. Количество элементов управления сведено до минимума. | Рабочая скорость бульдозеры агрегата вперед-назад м/с(км/ч)
минимальная/максимальная |
0,339(1,2)/4,22(15,2) | | Максимальное тяговое усилие кН(тс) не менее | 377(38,5) |
Механизмы поворота и томоза
| Двухступенчатые, планетарные механизмы поворота (ПМП) обеспечинают получение двух передач: первой - рабочей, второй - транспортной (вперед и назад), поворотов и торможения трактора. ПМП имеют планетарный ряд, состоящий из системы шестерен постоянного зацепления, блокировочный фрикцион и два тормоза. Упраление ПМП одним рычагом через гидравлический сервопривод. |
Бортовые редукторы
| Двухступенчатые, с парой цилиндрических шестерен и лланетарным рядом састоящего из солнечной и венечной шестерен, водила и сателлитов с передаточным отношением 11,08. |
Тягово-скоростная характеристика
Силовой агрегат ГПА-222
| Мощность, кВт | 220 | | Напряжение номинальное, В | 310 | | Ток, А | 710 | | Частота вращения, об/мин: | | - номинальная | 2120 | | - максимальная | 2550 |
Тяговый электродвигатель ЭДП-196
| Мощность, кВт | 196 | | Напряжение номинальное, В | 300 | | Ток, А | 710 | | Частота вращения, об/мин: | | - номинальная | 420 | | - максимальная | 2250 |
Ходовая система
|
Тележки сварные, прямоугольного сечения из двух швеллеров.
| |
Подвеска эластичная, торсионная, индивидуальная дпя каждого опорного катка.
| | Количество опорных катков | 12 (по 6 с каждой стороны) | | Количество поддерживающих катков | 4 (по 2 с каждой стороны) | | Механизм натяжения | гидравлический |
Гусеница
| Количество эвеньев в каждой ленте | 56 | | Ширина башмака, мм | 690 | | Высота грунтозацепа, мм | 70 | | Шаг, мм | 218 |
Кабина
| Двухместная, цельнометаллическая, подрессоренная с круговым остеклением, теплошумоизоляционная. Имеет отопитель и вентилятор. Панель приборов расположена на передней стенке кабины. На панели расположены указатели, позволяющие контролировать работу основных систем трактора. |
Низковольтное электрооборудование
| Номинальное напряжение, В | 24 | | Мощность зарядного генератора, кВт | 6,5 | | Количество аккумуляторных батарей | 4 | | Система управления трансмиссией | контакторная |
Гидравлическая система
| Двухступенчатая, основная и дополнительная | | Основная система (для подъема и заглубления отвала бульдозера): | | - насос | аксиально-поршневой | | - максимальное давление нагнетания, МПа | 10,0 | |
Дополнительная система (для перекоса отвала бульдозера и регулирования стойки рыхлителя):
| | - насос | шестеренчатый | | - максимальное давление нагнетания, МПа | 10,0 |
Емкости
| Топливный бак, л | 700 | | Система охлаждения, л | 100 | | Система смазки двигателя, л | 85 | | Задний мост, л | 80 | | Бортовые редукторы, л | 16,2 | | Ходовая система, л | 24 | | Воздухоочистители, л | 8,0 | | Гидравлическая система, л | 120 |
Бульдозерное оборудование
| Полусферический неповоротный отвал с полностью гидрофицированным управлением изменения угла резания и перекоса | | Объем призмы волочения, м. куб. | 10,5 | | Ширина/высота отвала, мм | 4250/1850 | | Максимальный подьем отвала, мм | 1400 | | Наибольшие заглубление отвала, мм | 370 | | Основной угол резания, град. | 55° | | Угол поперечного перекоса отвала, град. | 10° | | Масса, кг | 5200 |
Рыхлительное оборудование
| Представляет собой четырехзвенник с однозубым рыхлителем и регулируемым углом резания | | Максимальное заглубление, мм | 1480 | | Номинальный угол рыхления, град | 45° | | Масса, кг | 3950 |
Масса и Габариты
Эксплуатационная масса, кг
/длина/ширина/высота, мм трактора | 32300
/6620/3180/3215 | Эксплуатационная масса, кг
/длина/ширина/высота, мм бульдозера | 37500
/7370/4250/3215 | Эксплуатационная масса, кг
/длина/ширина/высота, мм бульдозера с рыхлителем | 41340
/9440/4250/3215 | | Колея/База, мм | 2450/3218 | | Максимальное давление на грунт при эксплатационной массе, МПа(кг/см2) | 0,093(0,93) |

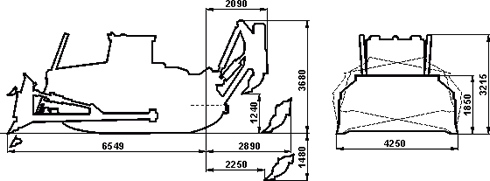

Габаритные размеры
|
|
| |
.gif)
